Entstanden 03/2026 als mobiles Netzteil für das Laden von Akkus oder als einfache CC/CV Spannungsversorgung.

• Bundeswehr GFK Kiste 19,5x16x8 8115-12-181-2882
• Boost Converter „1200W“
• XY-6020L Schaltnetzteil
• Buck Converter 20-100V→24V
• 24V Lüfter
• XT60 und Bananen Buchsen

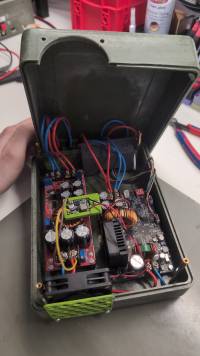

Einfach ein paar Löcher sägen und Bohren bis mechanisch alles passt.

Eingang per Bananenbuchse und XT60 Stecker auf den Step-Up Wandler der von 8-60V dann die Zwischenspannung von 65V erzeugt. Die ist nötig, damit das folgende Netzteil möglichst weit in dem Spannungsbereich arbeiten kann. Das XY-6020L kann nämlich nur eine kleinere Spannung ausgeben, als am Eingang anliegt. Deswegen der Step-Up Wandler.

Ein kleiner Lüfter wird am Zwischenkreis angeschlossen und von 65V auf 24V reduziert.

Eine kleine Lüfterabdeckung und ein Lüftungsgitter vorn wurden mit dem 3D Drucker erzeugt.
